電能質量檢測系統
1.1系統概述
      系統是應用許繼集團的電能質量在線監測裝置為基礎搭建的區域性電網電能質量自動監測網絡系統。電網系統專家依據監測系統實時掌握電網系統電能質量數據的動態變化，為實施電能質量綜合治理工程提供有效的數據依據和可行的技術方案。
1.2系統構成

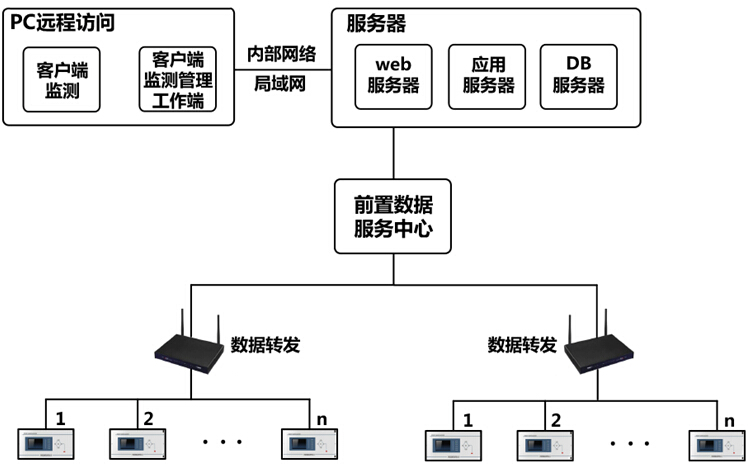

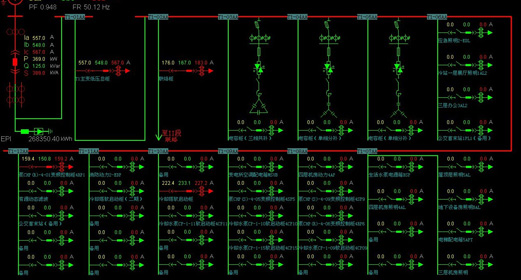

      該系統由逐點電能質量在線監測裝置、前置服務數據集中采集器（完成實時數據服務、歷史數據服務）、若干點電能質量觀測工作站、遠程WEB 服務器等部分組成。系統配合有強大的電能質量數據分析軟件。實現電能質量數據分析、統計，計算、報表生成、歷史數據查詢以及電能質量錄波事件查詢等功能。

1.3 核心功能
      系統實現對各種電能質量信息的全面在線監測、統計、分析、評估、返演功能，具體如下：
      1、電能質量指標監測功能
      國標規定的電壓偏差、頻率偏差、諧波、電壓不平衡、電壓波動和閃變五項電能質量指標數據。
     IEEE規定的電壓暫降、電壓中斷、短時過電壓、瞬變電壓等電能質量指標數據。
      2、全電量監測功能

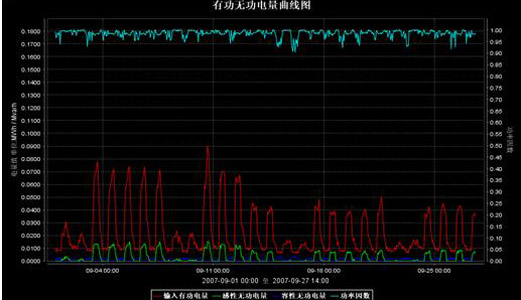

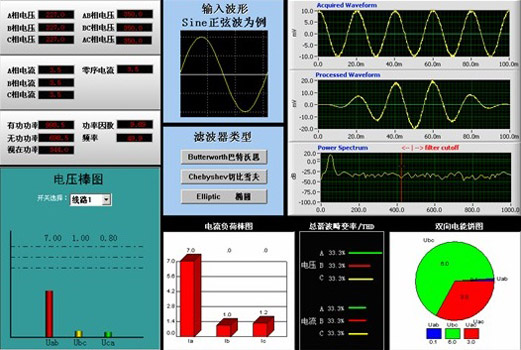

      提供對系統電壓、電流、頻率、功率、功率因素、電量等數據的監測，并提供全電量越限報警和故障錄波功能；全電量數據同時保存到本地文件或數據庫中，可隨時調出進行趨勢分析。
      3、電壓擾動監測與分析功能

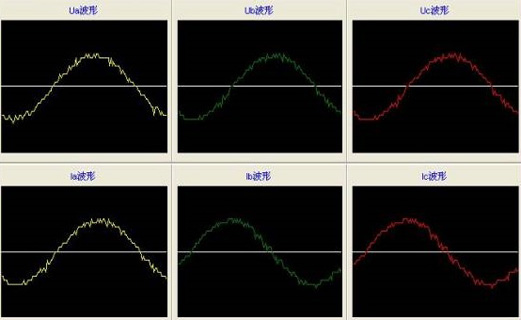

      在線記錄每次電壓擾動期間各相電壓、電流的數據信息，并提供電壓擾動期間各相電流、各相電壓的波形分析，以及電壓變化的趨勢曲線分析。同時，還提供多種工業分析方法，比如ITIC曲線分析、SEMI曲線分析以及SARFI分析等。
      4、電壓瞬變監測與分析功能
      記錄瞬變發生時的電壓等信息及其持續時間，并提供瞬變電壓波形分析。
      5、諧波監測與分析功能

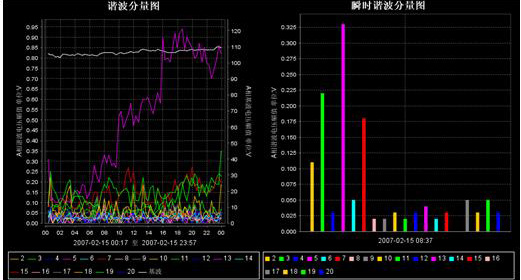

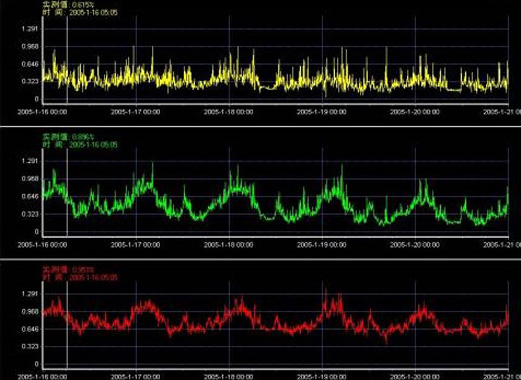

      系統能監測各通道多達50次諧波和50次間諧波含量、幅值、角度、功率等數據，并進行本地和數據庫存儲，隨時進行調出以表格或曲線方式進行分析。
      6、綜合分析功能
      系統提供局、站、裝置、監測點等多達4級的電能質量信息綜合分析功能，可自主選擇各級節點的數據進行綜合，并形成曲線或報表輸出分析報告。
      7、WEB分析功能
      系統提供給用戶全WEB分析功能，包括實時電能質量信息發布、歷史電能質量信息查詢、統計、報表、分析等，對電能質量信息及其分析結果，并以excel格式導出。
      8、基于地圖回放電能質量事件功能
      根據選擇的時間范圍內，在地圖上回放所發生的事件，方便用戶事后的故障分析，查找電能質量事件真正的原因。
1.4監測終端裝置的適用范圍
       依照國網公司頒布的《電能質量監測系統技術規范》中有關監測點設置的原則，電能質量在線監測點選擇遵循以下基本原則：
      1)重點選擇在樞紐變電站、直流接地極周邊變電站及接有電能質量干擾源的變電站各電壓等級的母線上，以及變電站電能質量干擾源出線、無功補償電容器回路等。根據此項原則，在下列接入點設置電能質量在線監測終端裝置：
    （1）系統內重要的500kV、220kV樞紐變電所；
    （2）交、直流電弧爐，中、高頻爐，軋鋼、冶煉等鋼鐵企業的系統接入點；
    （3）電氣化鐵路的系統接入點；
    （4）大型整流設備的用戶接入點：電動汽車充換電站、水廠、電信大樓、電視發射中心、大型商貿中心等；
    （5）大量點焊機、弧焊機的用戶接入點：車輛制造廠、機械加工廠等；
    （6）新能源發電的并網點；
    （7）重要負載的用戶接入點：機場、大型醫院等；
     2)監測點數量應隨著電網和負荷的發展及時調整，應覆蓋主網及全部供電電壓等級，并在電網內（地域和線路首末）呈均勻分布，應能如實反映本地區諧波、三相電壓不平衡、閃變污染水平；
     3)特殊用戶或訂有電能質量指標條款合同的用戶。
1.5 方案特色
     1 組網配置靈活，監測系統接線方便
     采用面向對象的單元化監控模式，各個監測單元與監控中心組成監測系統，對于監測數量可以按
照用戶需求靈活設置。
     2、支持插件式通訊規約
      系統提供多達近10種通訊規約，并提供基于標準的通訊規約接口，方便第三方的電能質量裝置接入。
     3、支持模版數據配置功能
      系統提供通道數據的模版配置及粘貼功能，能極大減少用戶配置的工作量。
      4、支持多種國際標準
      系統首先基于國家頒布的電能質量國家標準，提供對電壓偏差、頻率偏差、電網諧波、電壓不平衡以及電壓波動和閃變的監測；
      同時參照歐洲電能質量標準，提供對間諧波、系統載波等電能質量問題的監測；
      同時參照美國電氣和電子工程師協會（IEEE）電能質量標準，提供對電壓暫降、電壓中斷、短時過電壓等電能質量事件的監測，及電壓瞬變等暫態性能的監測。
