1.1系統概述
谷瑞特公共防災救援設備監控系統以穩定、高效、便捷作為系統設計的基本出發點，在人防工程、隧道、體育場館、機場等各種復雜公共環境下，完成對風機、照明、電動防護門、燈塔、消防給排水等設備進行的可靠監控。在大型公共設施發生災害時可以安全，可靠的實現既定控制，進而有效地開展防災救援工作。

1.2系統構成

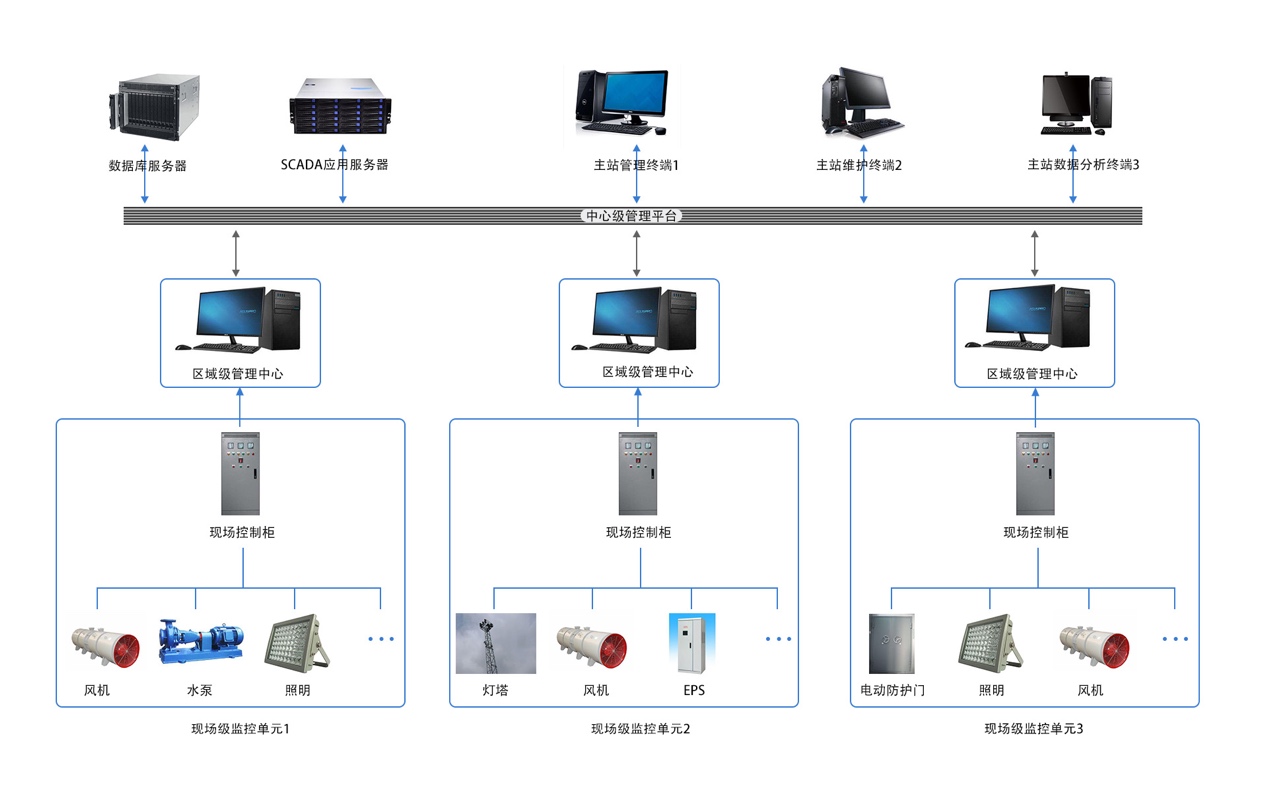

公共防災救援設備監控系統采用多層分級結構，自上而下劃分為中心級管理平臺、區域級管理中心和現場級監控單元。其中現場級監控單元包括水泵，風機，照明，電動防護門，燈塔，EPS等現場設備以及負責現場設備監控的現場控制柜。

1.3系統功能
系統能夠為用戶提供所屬范圍內現場級設備的狀態監視、數據采集、控制功能。主要包括日常管理、巡檢、維護以及緊急情況遠程控制現場級設備等。

中心級管理平臺
指揮人員可以通過主站管理終端查看各個現場級監控單元的信息，并且通過系統實時獲取區域級管理中心上報的數據，當有緊急情況發生時可以第一時間發現并處理；工作人員還可以通過主站維護終端對各個現場級監控單元的運行狀態進行實時監控，并且可以實時查看各個設備的運行狀態和運行參數；管理人員可以通過主站數據分析終端對系統的各項數據進行分析，對各項數據進行管理。

區域級管理中心
匯總現場控制柜上報的采集數據并對數據進行處理后傳遞給中心級管理平臺，同時接受中心級管理平臺下發的指令并轉發到相應的現場控制柜
  > 采集各個現場控制柜上報的設備工作狀態數據、運行參數數據。
  > 接收中心級管理平臺下發的控制指令并發送給現場控制柜。
  > 對現場級監控單元設備進行遠動控制。

現場控制柜（主控單元）
匯總各遠控單元采集數據并對數據處理后傳遞給上級設備，同時接受上級設備監控系統下發的指令并轉發到相應的遠控單元。
  > 采集照明、風機、消防巡檢系統的狀態。
  > 采集電柜內空開，接觸器狀態及工作電壓。
  > 采集風機雙電源切換工作狀態。
  > 采集遠控單元及就地控制單元的信號及狀態。
  > 最終將采集信號傳輸至上級監控站，實現狀態反饋。
  > 可接受上級監控站信號對風機、照明等設備進行控制。
  > 可通過自身邏輯運算對風機、照明等設備進行控制。

現場控制柜（遠控單元）
收集匯總現場設備狀態信息，接受并處理主控單元下發的控制指令。
  > 消防泵、補水泵、穩壓泵、集水坑水位、水箱水位，智能凈水設備，消防泵自動巡檢系統的狀態采集。
  > 對電動防護門、燈塔的工作狀態及參數進行采集。
  > 對EPS、照明控制箱的工作狀態及參數進行采集。
  > 通過接收主控單元的信號，來對消防泵、補水泵、穩壓泵、照明、電動防護門、燈塔，智能凈水設備，消防泵自動巡檢系統等進行啟停控制并將采集的信號傳輸至主控單元。

現場控制柜（就地控制單元）
用于現場手動控制，按下就地控制單元上相應的控制按鈕，啟動對應的設備。
  > 就地控制單元能夠在現場通過按鈕對風機、照明、消防設備進行啟動、停止控制。
  > 并顯示風機、照明、消防設備的運行狀態及故障信息用于現場指示。

1.4系統優勢
 > 符合標準
    TB-10020-2012 《鐵路隧道防災救援疏散工程設計規范》
    TB-10621-2009 《高速鐵路設計規范（試行）》
    TB 10008-2006 《鐵路電力設計規范》
    GB/T 10233-2005 《低壓成套開關設備和電控設備基本試驗方法》
    IEC439 《低壓開關設備和控制設備成套裝置》
    GB50116-2013 《火災自動報警系統設計規范》
 > 系統采用可靠的技術手段，關鍵設備PLC冗余工作模式，由此減少系統故障
